Prefazione

Il motivo principale per l'autoesplosione del vetro temperato è causato da pietre di solfuro di nichel (Ni s) miste nel corpo in vetro float. Al fine di ridurre la possibilità di auto esplosione di vetro temperato, alcune fabbriche hanno adottato metodi di rilevamento efficaci e processi di trattamento per ridurre l'autoesplosione del vetro temperato.

Lo standard EN 14179: 2005 è anche dedicato a ridurre l'autoesplosione del vetro temperato, con una forte praticità. Non solo riduce il tempo di elaborazione, ma riduce efficacemente anche la possibilità di auto esplosione generata da solfuro di nichel, verifica della sua praticità per il test dei danni.

Il metodo principale è di riscaldare il vetro temperato per ridurre la concentrazione di stress locale per le pietre, riducendo così il danno del vetro temperato durante l'uso.

Trattamento imbevuto di calore

Le imprese di lavorazione profonda del vetro che aggiungono la tecnologia di trattamento imbevuta di calore dopo aver completato il trattamento della tempera del vetro possono ridurre efficacemente la possibilità di auto esplosione del vetro temperato.

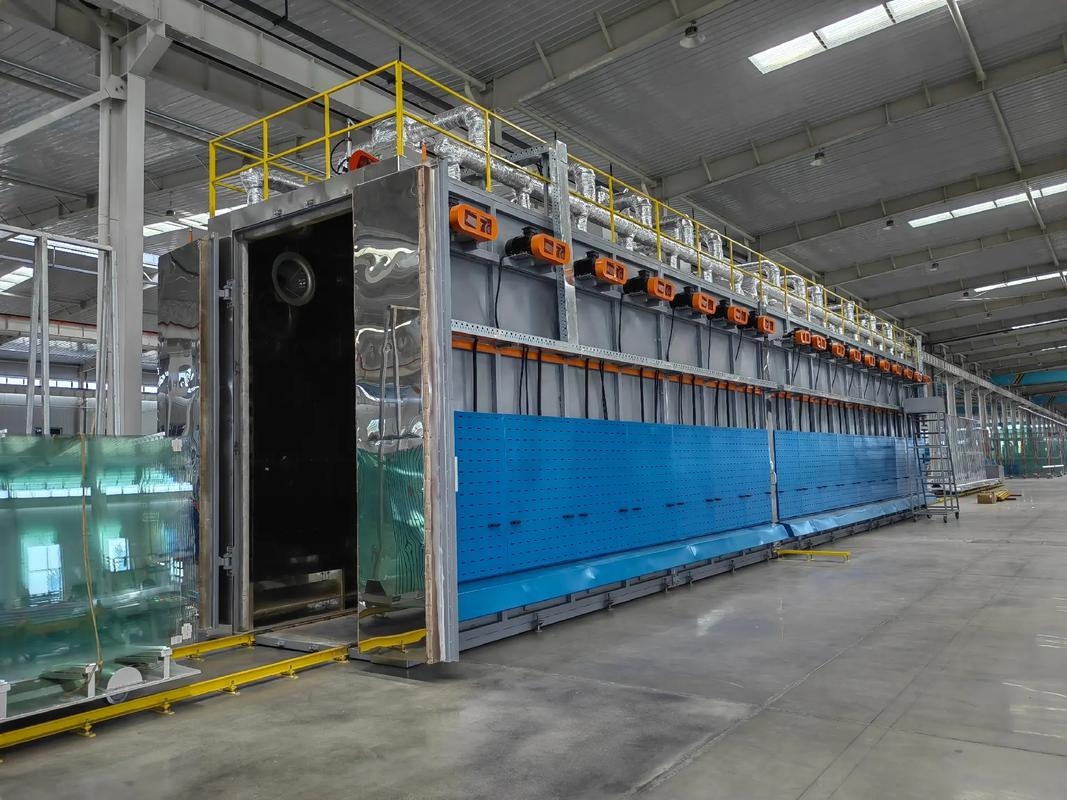

Il forno termosaldato è come sotto:

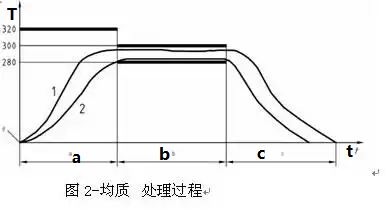

La lavorazione impregnata di calore include tre fasi: riscaldamento, temperatura costante e raffreddamento, come mostrato in basso. Tra di loro, a è lo stadio di riscaldamento, b è lo stadio di temperatura costante, C è lo stadio di raffreddamento, T è la temperatura del vetro, T è il tempo di elaborazione.

* 1 fase di riscaldamento

Lo stadio di riscaldamento inizia dopo che tutti gli occhiali vengono caricati nel forno di omogeneizzazione e termina quando l'ultimo pezzo di vetro raggiunge 280 ℃. Il tempo per raggiungere questa temperatura è stabilito nel programma di calibrazione. Questo tempo dipende dalle dimensioni del forno di omogeneizzazione, dalla quantità di vetro lavorato, dalla spaziatura tra gli occhiali e dalla capacità di riscaldamento del sistema di riscaldamento. Si nota che la spaziatura e la velocità di riscaldamento del vetro devono essere controllate per ridurre al minimo la rottura del vetro a causa di stress termico.

Per promuovere un riscaldamento efficace, la temperatura dell'aria all'interno del forno può raggiungere 320 ℃. La temperatura istantanea sulla superficie del vetro non deve essere superiore a 300 ℃ per prevenire il rilassamento dello stress in vetro temperato.

* 2 fase di temperatura costante

Lo stadio a temperatura costante inizia quando la temperatura superficiale di tutti i vetri raggiunge 280 ℃. La durata è di 2 ore. Il campo di controllo della temperatura durante lo stadio a temperatura costante è di 290 ± 10 ℃, al fine di garantire che la temperatura superficiale del vetro continui in tutta l'intera fase di temperatura costante

Per mantenere entro il campo specifico, il forno di omogeneizzazione richiede un controllo preciso.

* 3 fase di raffreddamento

Dopo aver completato la temperatura costante, il vetro inizia a raffreddare. In questo stadio, la temperatura del vetro dovrebbe essere raffreddata a temperatura ambiente o bloccata quando la temperatura dell'aria all'interno del forno raggiunge 70 ℃. La velocità di raffreddamento dovrebbe essere controllata per ridurre al minimo la rottura del vetro a causa di stress termico.

* 4 sistema di lavorazione termosaldato

(1) forno termosaldato

Il forno termosaldato dovrebbe utilizzare il riscaldamento a convezione per riscaldare uniformemente ogni pezzo di vetro attraverso la circolazione dell'aria. Se ci sono danni al vetro, il flusso d'aria non deve essere bloccato. Il flusso d'aria all'interno del forno dovrebbe essere parallelo alla superficie del vetro. Il design dell'ingresso e dell'uscita dell'aria dovrebbe garantire che i frammenti di vetro non lo blocchino.

(2) posizionamento del vetro

Il vetro è posizionato in modo verticale. Non può essere completamente fissato, dovrebbe essere assicurato che può essere espanso liberamente. La spaziatura del vetro può incidere sulla portata del gas, lo scambio termico e il tempo di riscaldamento e il vetro non devono entrare in contatto tra loro.

(3) lo spazio tra ogni Pc del vetro

Il vetro deve essere separato in modo che non influisca sulFlusso d'aria. I distanziatori non devono bloccare il flusso d'aria e si consiglia di avere una spaziatura del vetro di 20mm.

Risultato

Il motivo principale per l'autoesplosione a causa del solfuro di nichel in vetro temperato dipende dalla transizione di fase dello stress da trazione a causa della temperatura ambientale. Al fine di ridurre e prevenire l'autoesplosione a causa del solfuro di nichel In vetro temperato, il trattamento imbevuto di calore viene utilizzato nella fabbrica di imprese di lavorazione profonda per ridurre la possibilità di auto esplosione. Gli studi recenti hanno dimostrato che non tutte le autoesplosioni di vetro temperato provengono da pietre di solfuro di nichel e il solfuro di nichel è solo uno dei motivi per le esplosioni di vetro temperato. Al fine di ottenere un migliore sviluppo dell'industria del vetro, è più utile avere una più profonda conoscenza dell'autoesplosione del vetro temperato In futuro.
