Se non hai bisogno di un raffreddamento dell'aria condizionata in estate, non hai bisogno di riscaldare in inverno, caldo in inverno e fresco in estate, ma anche protezione ambientale a basso tenore di carbonio? Cosa ne dici?

Sì, la stanza passiva. Guardalo bene.

Le case Passive sono anche chiamate case passive o case a risparmio energetico passive. È un nuovo edificio a risparmio energetico, non è una fornitura attiva di energia per soddisfare le esigenze di raffreddamento e riscaldamento della casa, in breve, è un edificio vivibile ad alta efficienza energetica e confortevole.

Storia della casa passiva: la casa di amburgo

Il concetto di "casa passiva" è nato nel 1996, la prima "casa passiva" è stata costruita nel 1999, ciascuno di 90 metri quadrati di tre camere da letto, la struttura principale in legno. Il costo di costruzione di questa casa è solo del 7% superiore alla casa media, ma il costo operativo è molto basso, l'uso del riscaldamento solare, l'alimentazione elettrica può essere autosufficiente, nel 2004, un riscaldamento domestico, acqua, elettricità è solo 114 euro.

Energon, il più grande edificio per uffici passivo al mondo, è stato costruito a Ulm, in germania, nel 2002. In base ai requisiti forniti dall'agenzia di case Passive darmcittà, l'edificio deve soddisfare i requisiti specifici in termini di domanda termica annuale, carico termico, densità dell'aria e requisiti energetici di base per essere chiamate "casa passiva" qualificata.

La costruzione di case passive non è limitata al tipo di edificio, inclusi edifici per uffici, alloggi, edifici scolastici, sale sportive ed edifici industriali. Gli edifici ordinari possono essere ricostruiti per soddisfare i requisiti standard di "casa passiva", che ha un ampio impatto pratico. Più di 6,000 case passive sono attualmente in uso in germania, Austria, svizzera e italia. La "casa di amburgo" è la prima "casa passiva" certificata in cina.

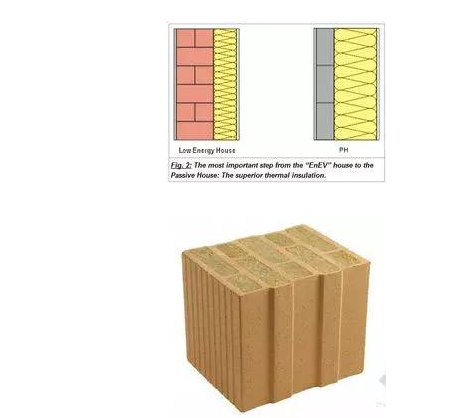

1. Lo strato isolante della struttura di protezione esterna è particolarmente spesso, la parte gialla è lo strato isolante, il lato sinistro è lo spessore dello strato isolante della casa generale, E il lato destro è lo spessore dello strato isolante della casa passiva.

Campione di mattone di argilla con cavità interna riempita con materiale isolante

Schema di taglio stereoscopico della struttura della parete e della finestra della casa passiva

2, finestra super a risparmio energetico "casa passiva" richiesta non solo per ridurre la perdita di calore, ma anche per aumentare l'isolamento e il comfort. Anche in condizioni fredde e gelide, il vetro laterale interno può superare i 17 °C.

Indicatori di finestre passive della casa:

A, valore Uw ≤ 0.8W/(mcav k)

B, Ug-1.6W /(mcav k); g < 0, il valore g è in genere intorno al 0.5.

Se questa condizione è soddisfatta, mostra che l'energia termica solare prodotta da finestre passive in inverno è maggiore dell'energia persa a causa della conduzione.

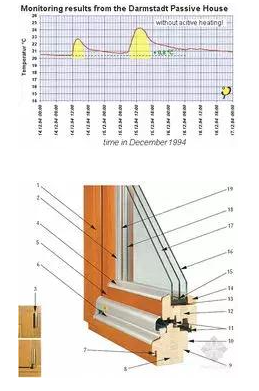

Schema di taglio tridimensionale della finestra isolante in vetro a tre strati

3. Le parti diventano ponti con più trasferimento di calore, quindi sono chiamate ponti termici e a volte possono essere chiamate ponti freddi.

Il noto effetto del ponte termico, vale a dire l'effetto fisico della conduzione del calore, perché ci sono travi ad anello in cemento e colonne strutturali nel pavimento e negli angoli, E i materiali in calcestruzzo hanno una migliore conduttività termica rispetto ai materiali delle pareti (la conducibilità termica dei materiali in calcestruzzo è da 2 a 4 volte quella dei mattoni ordinari), E a causa di una scarsa ventilazione interna, la differenza di temperatura tra interni ed esterni è grande nel fine autunno e all'inizio dell'inverno, e nelle prese d'aria fredda e caldaContattare con attenzione. La conduttività termica dello strato isolante della parete non è uniforme, con effetto a ponte termico, con risultato di rugiada, muffa e anche gocciolante sulla parete interna della casa.

La struttura di costruzione libera del ponte termico della casa passiva può evitare l'avvolgimento del problema sopra.

4, buona tenuta nel rilevamento della pressione positiva e negativa, ci sono requisiti rigorosi per la perdita di gas. Perché se il sigillo non è buono, si verifica la convezione del gas caldo e freddo, con la perdita di calore.

5, il sistema di ventilazione ventilazione attiva (scambio termico aria/aria controcorrente) fornisce aria di alta qualità, utilizzando almeno il 75% del calore di scarico del gas di scarico per riscaldare l'aria fresca pompata, in questo momento i gas di scarico e l'aria fresca non sono misti. Perché la casa passiva è molto ben sigillata, il cambio d'aria può essere ottimizzato ed è rigorosamente controllato a 0.4/h (tasso di cambio d'aria all'ora).

L'aria fredda fresca all'aperto, attraverso la linea di tubi verdi, entra prima nei componenti di controllo del nucleo del sistema di ventilazione a recupero di energia interna. Il gas di scarico per interni che contiene una buona quantità di calore, attraverso la linea di tubi gialli, si riunisce anche nei componenti di controllo del nucleo del sistema di ventilazione a recupero di energia per interni. Il sistema di ventilazione a recupero di energia blocca la maggior parte del calore nel gas di scarico e riscalda l'aria fresca che entra nella stanza. L'aria fresca preriscaldata viene spedita in ogni stanza attraverso le linee di tubi blu. Dopo il recupero di calore, il gas di scarico viene scaricato all'esterno attraverso la linea del tubo.

Sistema di ventilazione a recupero di energia per interni, sistema di acqua calda solare + sistema di acqua calda della caldaia + sistema di riscaldamento a pavimento + riscaldamento del radiatore + acqua calda domestica-sistema misto di stoccaggio dello scambio di acqua calda, schema schematico

In futuro, l'industria delle costruzioni si espanderà sicuramente nella direzione della protezione ambientale, del risparmio energetico e dell'alta qualità. Come una tipo di alta efficienza energetica, forma di edificio ad alto comfort e alta qualità, la casa passiva sarà sicuramente occupata in futuro.
